西门子工控机SIMATIC IPC主要应用于: 汽车制造业{如测试台,喷漆线} 半导体和电子工业{如扩散工厂} 可再生能源{太阳能,风能} 化工和医药行业{如台式压力机} 石油化工和水行业{水处理,水供应} 食品行业{罐装系统,水果压榨机} 仓储和物流{大型立体仓库,输送系统} 机械制造{印刷机纺织机,烟草机械} 西门子工控机的应用还有待使用中发现更多应用,希望可以共享。
SIMATIC HMI, KTP700 BASIC DP, BASIC PANEL, KEY AND TOUCH OPERATION, 7" TFT DISPLAY, 65536 COLORS, PROFIBUS INTERFACE, CONFIGURATION FROM WINCC BASIC V13/ STEP7 BASIC V13, CONTAINS OPEN SOURCE SW WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD
6AV2123-2GB03-0AX0 SIMATIC HMI, 新一代精简面板KTP700,按键+触摸操作,7寸 6.5万色显示, 集成Profinet接口,WinCC Basic V13/Step 7 V13或更高版本组态 |
西门子KTP700 Basic PROFINET触摸屏 西门子KTP700精简面板 产品简介:

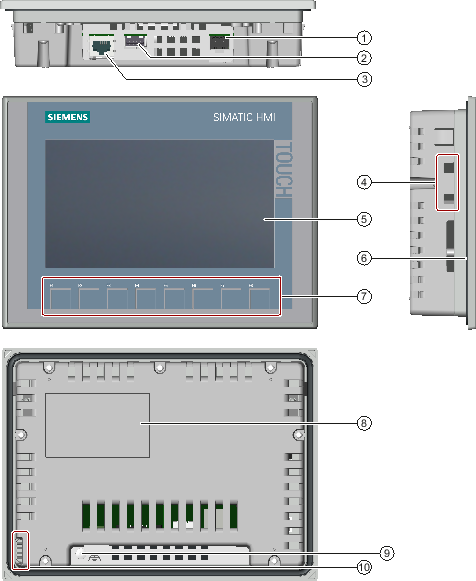

KTP700 Basic 的 PROFINET 设备的结构。
① | 电源接口 | ⑥ | 嵌入式密封件 |
② | USB 接口 | ⑦ | 功能键 |
③ | PROFINET 接口 | ⑧ | 铭牌 |
④ | 装配夹的开口 | ⑨ | 功能接地的接口 |
⑤ | 显示屏/触摸屏 | ⑩ | 标签条导槽 |

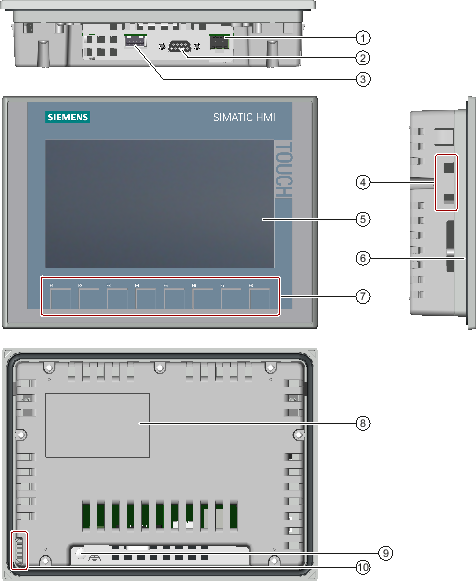

KTP700 Basic DP 的 PROFIBUS 设备的结构。
① | 电源接口 | ⑥ | 嵌入式密封件 |
② | RS 422/RS 485 接口 | ⑦ | 功能键 |
③ | USB 接口 | ⑧ | 铭牌 |
④ | 装配夹的开口 | ⑨ | 功能接地的接口 |
⑤ | 显示屏/触摸屏 | ⑩ | 标签条导槽 |
屏幕键盘的一般功能
以下按键在所有含触摸功能的 Basic 操作设备的屏幕键盘上都有:
光标向左 | |
光标向右 | |
删除左侧字符 | |
取消输入 | |
删除右侧字符 | |
确认输入 | |
将下一个输入字符切换为大写 | |
持续切换为大写,等同于“CAPS LOCK”功能。 | |
切换为数字键盘 | |
切换为数字字母键盘 | |
显示帮助文本。 该按键只在为操作对象配置了帮助文本时才显示。 |
在操作设备的触摸屏上触摸操作对象时,如果需要输入内容,将会显示屏幕键盘。 根据操作对象的类型和所需的输入内容,将会出现数字字母键盘或数字键盘。
这两种键盘均有横向模式和纵向模式可选。
数字字母屏幕键盘

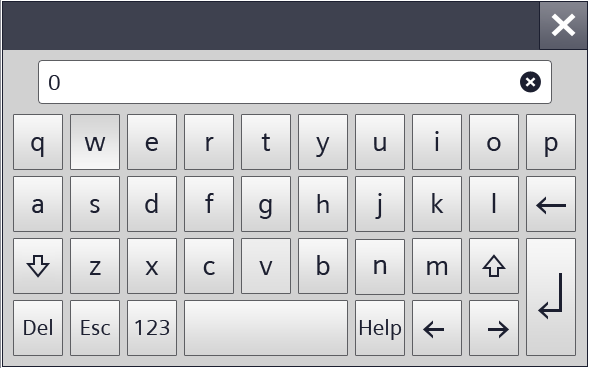

针对横向模式的操作设备,数字字母键盘的布局与计算机英文键盘相同(“QWERTY”)。 也可以将此键盘切换为大写。

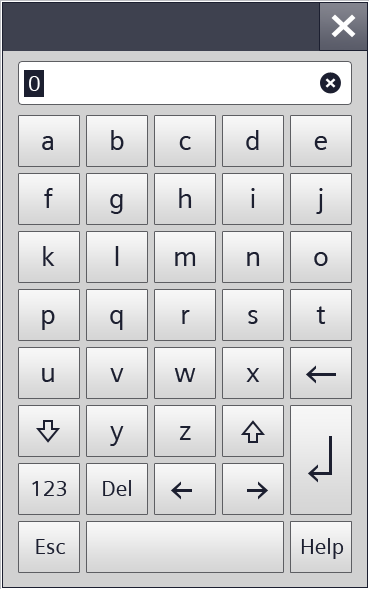

针对纵向模式的操作设备,字母均按照字母表顺序排列。
提示 控制器任务无效控制器任务 51“画面选择”对已打开的屏幕键盘无效。 按键布局数字字母屏幕键盘的按键布局为单一语言。 项目的语言切换不会影响数字字母屏幕键盘的布局。 |
数字屏幕键盘

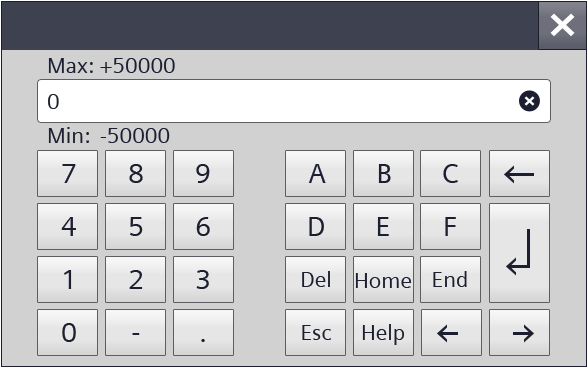

数字键盘上只有用于十六进制输入的数字和字母 A 到 F。

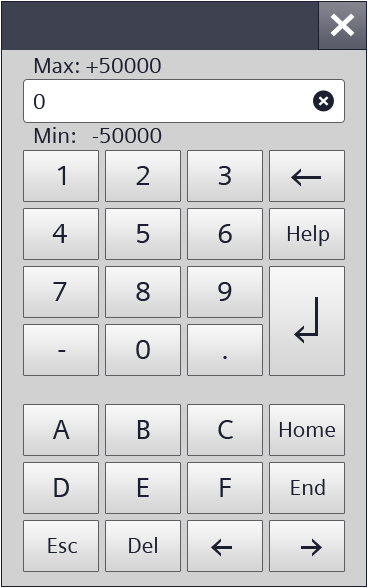

针对纵向模式的操作设备,此布局相应变化。
数字值的极限值检查
可为变量组态极限值。当输入的值超出极限时则不会被应用。 若组态了消息窗口,则会输出系统消息并重新显示原始值。
数字值的小数位
项目工程师可为数字输入框定义小数位的数量。 在此类 IO 区域输入数值时,会检查小数位的数量。
过多的小数位会被忽略。
过少的小数位会以“0”补足。
